EDF-Viper aus geschäumten Material
Weil mir (mir = André
) gerade danach war und ein „handliches Fluggerät“ eher selten von Nachteil ist,
habe ich mir so nebenbei eine Viper von Tomahawk-Design zugelegt.
Nein, nicht die Große! Es ist NUR die kleine EDF-Viper aus „Anti-Reinhard“ Material
(zu Erklärung: Die Produktgruppe „Anti-Reinhard-Material“ umfasst sämtliche Materialien aus Styropor-
oder Styroporähnlichen Materialien, auch wenn diese nur annähernd so aussehen!!!)
Einige Daten zum Modell:
Geschäumte Formteile , alle weiß eingefärbt. GFK-Holme und diverse Spanten als Verstärkung,
erforderl. Anlenkungsteile, klare Kabinenhaube, Dekorbogen und detailierte und bebilderte Bauanleitung
Technische Daten:
Spannweite 1.040 mm
Länge 970 mm
Fluggewicht ab ca. 980 g (abhängig von den gewählten Akkus)
Empfohlene Antriebskomponenten:
Regler: ab ca. 50 Amp
Akkus: 4s, 2600mAh bis 3400 mAh (Lipo)
Motor: 2W20 oder 2W18
Impeller: Wemotec MiniFan Pro
Servos: HS-65MG
Für diese Komponenten habe ich mich nach reichlicher Beratung mit Erfahrungsberichten entschieden.
Regler: Rockamp 60 Amp
Akkus: Rockamp (40C) 4s, 4400 mAh (Lipo)
Motor: Typhoon EDF 2W18 – 3650 KV
Impeller: Wemotec MiniFan Pro (68 mm)
Servos: 5x HS-65HB
So, jetzt aber zum kurz gehaltenen Baubericht:
Der Bausatz:

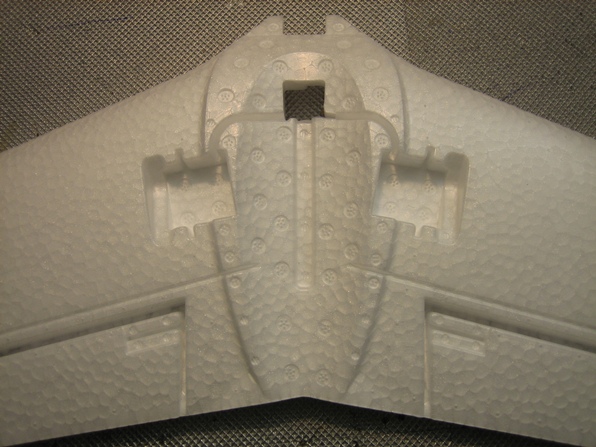

Holzspant/Gurt an das Flächenmittelstück kleben. Anschließend die beiden Laschen eingeklebt.
Soll später für das Fixieren im Rumpf dienen.

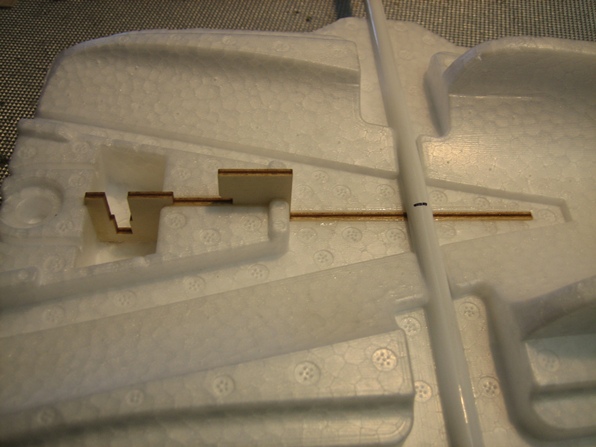

Holzteil als Verstärkung in das Flächenmittelstück geklebt. Passt alles perfekt.

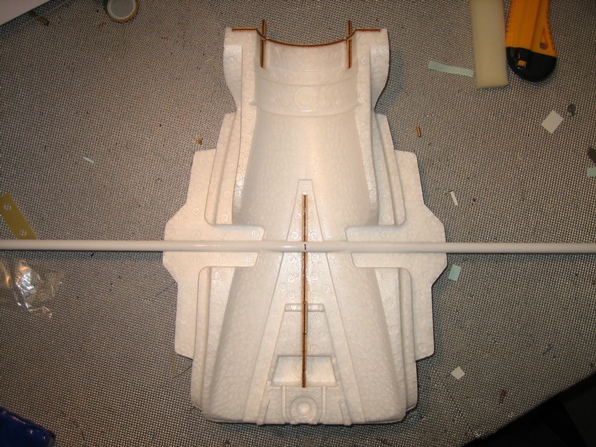

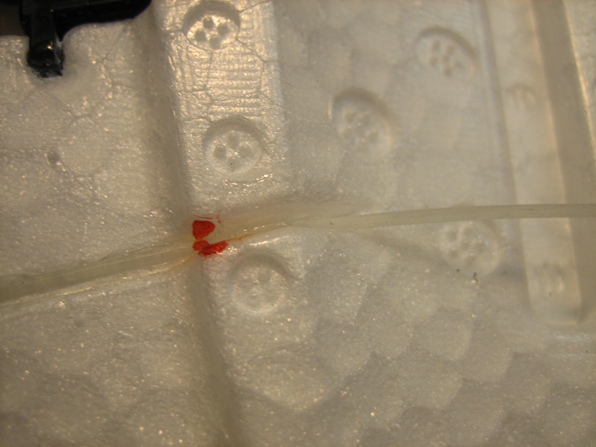

Dann die Mitte am GFK-Holm ermittelt und ebenfalls in das Mittelstück geklebt.
Da ich mich dieses Mal Schritt für Schritt durch die Bauanleitung arbeite, die nächste Baugruppe, der Tragfläche.
Die Tragflächenteile li. U. re. auf das Mittelstück kleben. Die Passgenauigkeit ist enorm!

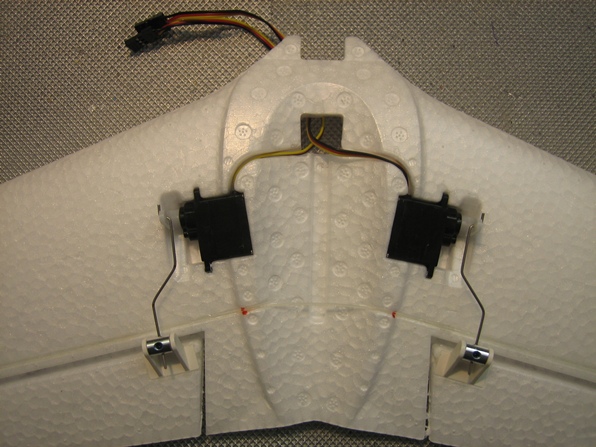

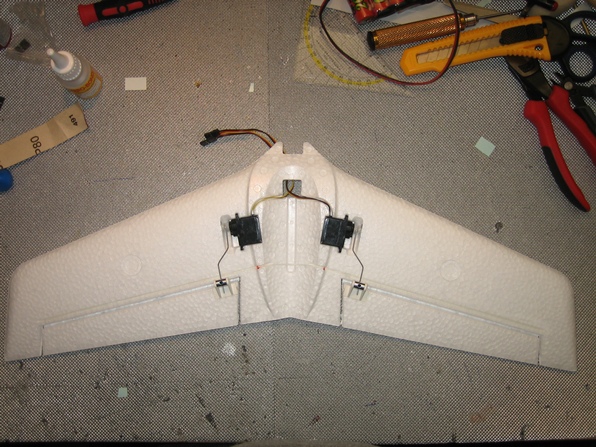

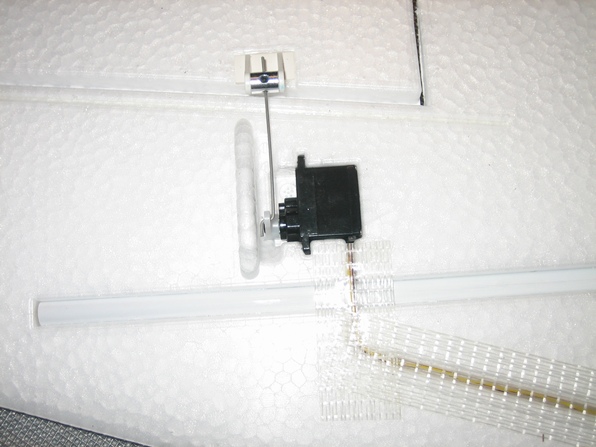

Dann der Einbau der Querruderservos. Die gewählten und empfohlenen HS-65HB passen perfekt in die
Servoausnehmungen sodass diese exakt in Position gehalten werden. Ein wenig Sekundenkleber und alles sitzt.
Die Servokabel vorab auf ca. 55 cm lt. Vorgabe verlängert und in die vorhandenen Schlitze versenkt.
Die Querruder anschließend seitlich von den Flächen freigeschnitten und auf Funktion geprüft! …alles bestens.

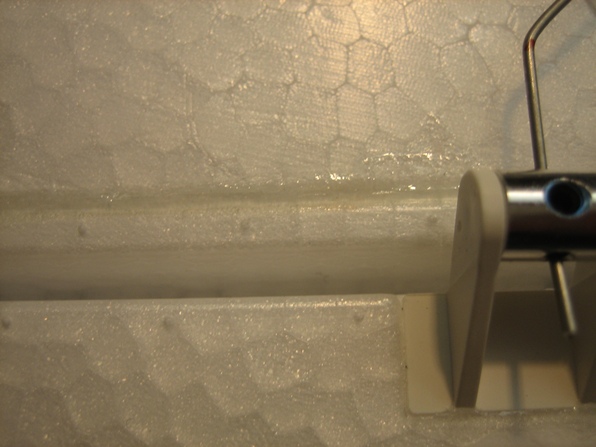

Vor den Querrudern entlang der Fläche in die vorhandene Nut links und rechts einen feinen
und dünnen GFK-Stab als Verstärkung eingeklebt.

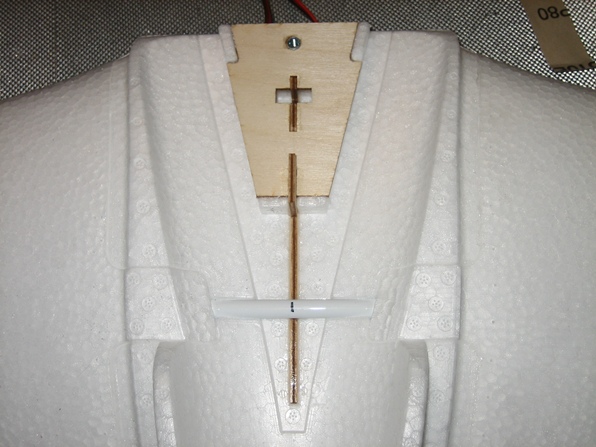

Dann das Brettchen mit der Einschlagmutter (Tragflächenbefestigung) an die Oberseite der Tragfläche geklebt.
Dann zum einteiligen Höhenleitwerk. Grundsätzlich derselbe Ablauf wie bei der Tragfläche.
Der Unterschied: die Schubstangen sind vorab zu biegen und als Verstärkung dient
ein durchgehender GFK-Stab.

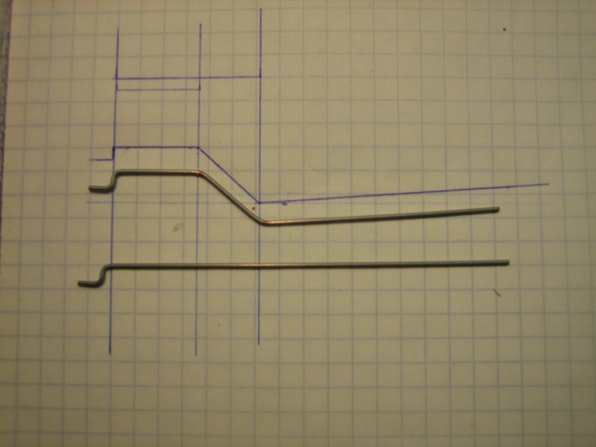

Für die Anlenkung habe ich die Skizze lt. Bauanleitung im Maßstab 1:1 auf Papier übertragen und die
Schubstangen dementsprechend gebogen.

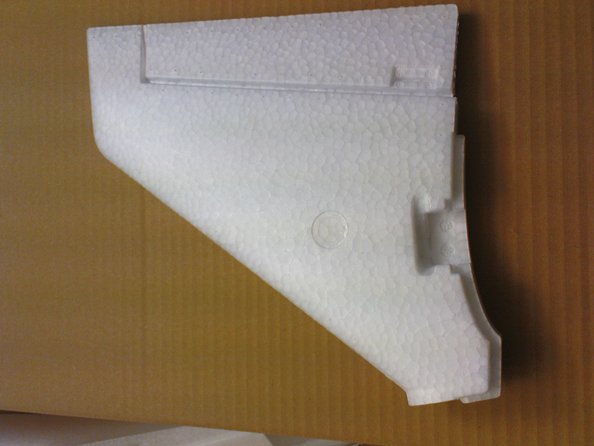

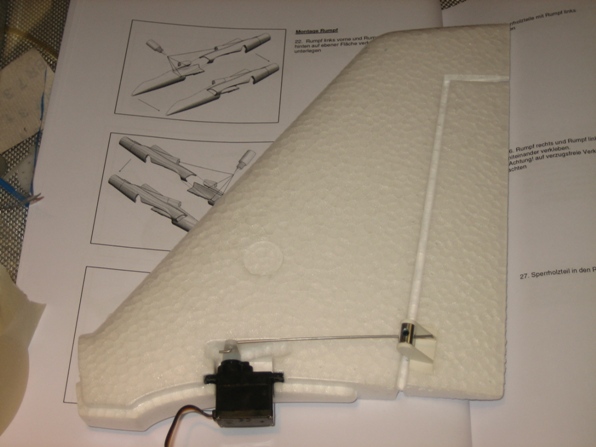

Gleich zum Seitenleitwerk.
Perfekt verarbeitet.

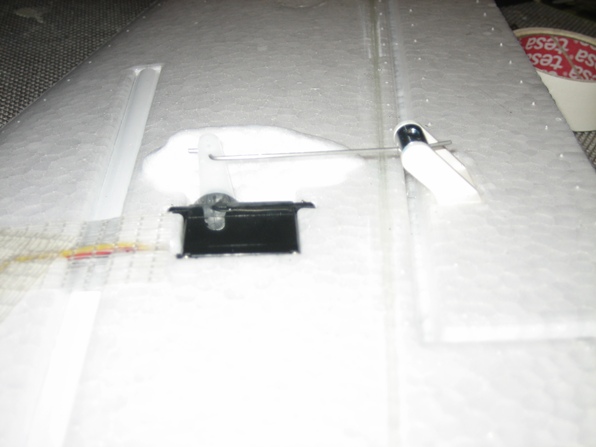

...mit Servo, fertig angelenkt.

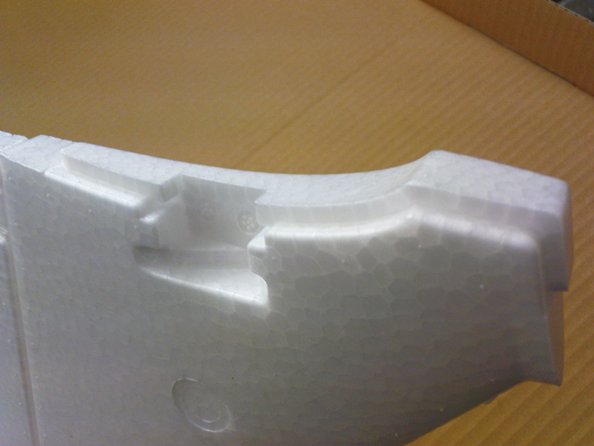

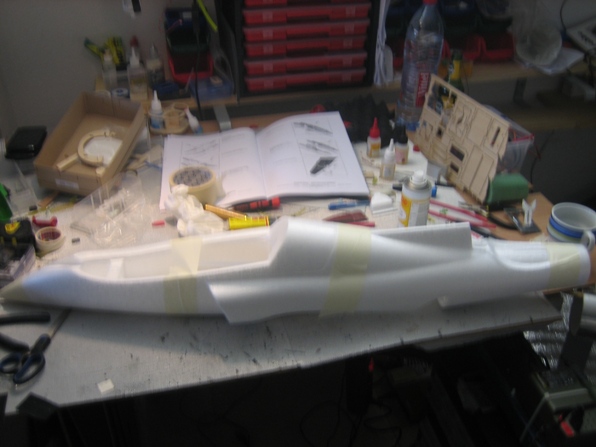

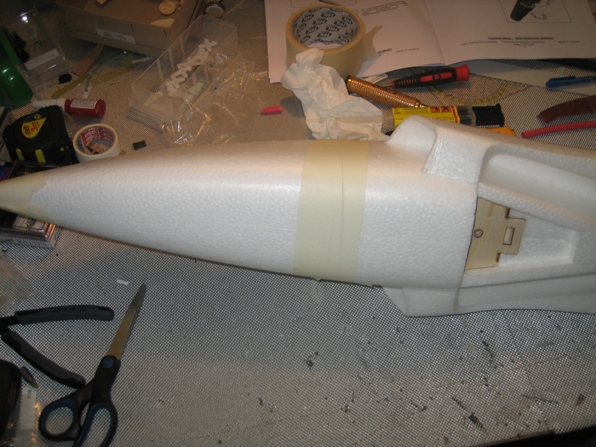

Ab zu den beiden Rumpfhälften. Nicht mit Sekundenkleber sondern mit 5 min Epoxy verklebt,
damit ein weinig Spielraum bzw. Zeit zum Ausrichten der beiden Hälften bleibt.

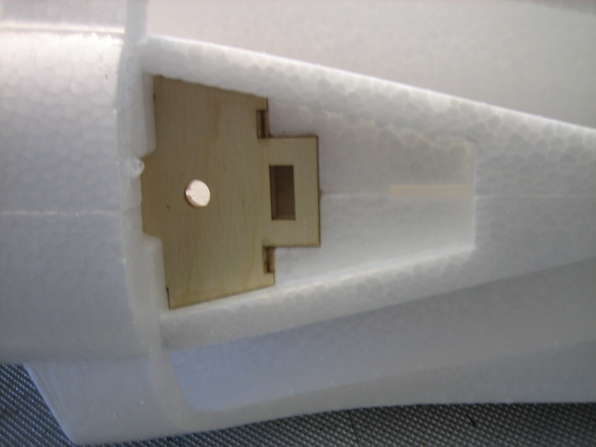

Ansicht auf das Brett für die Fixierung der Tragfäche an den Rumpf.

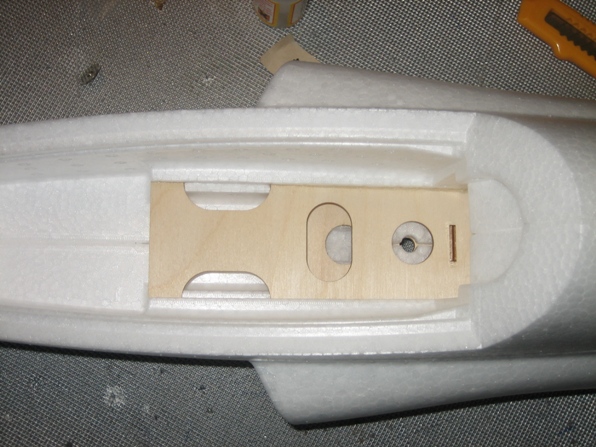

Das Akkubrett. Rechts die runde Öffnung für die Kunststoffschraube zur Tragflächenbefestigung.

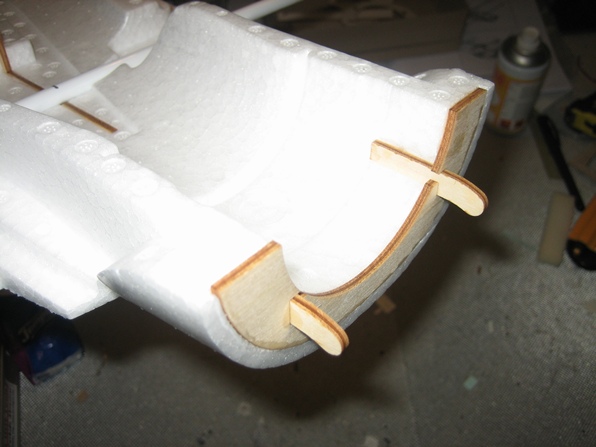

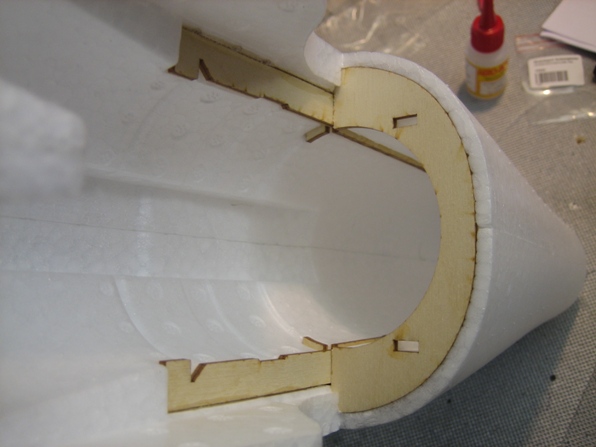

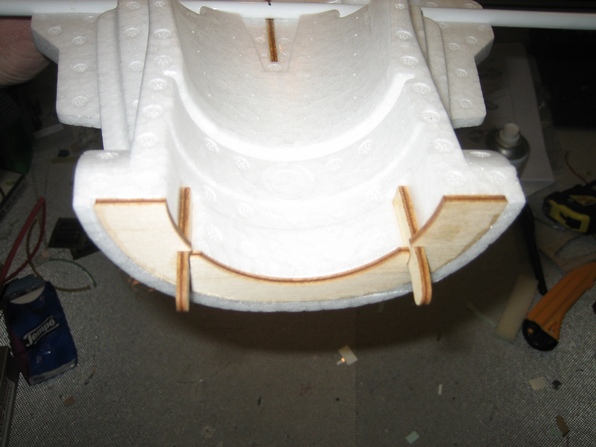

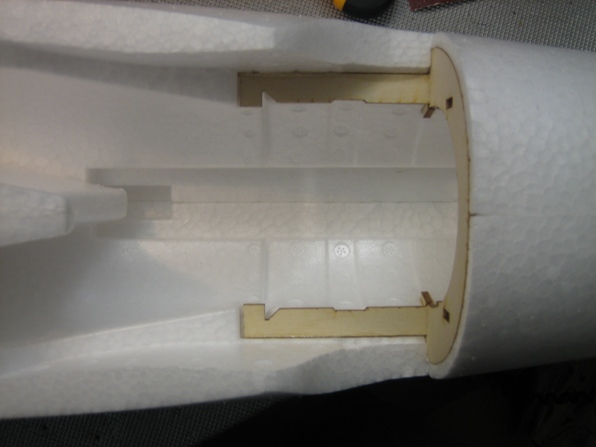

Die Verstärkung und Aufnahme der Impellereinheit.

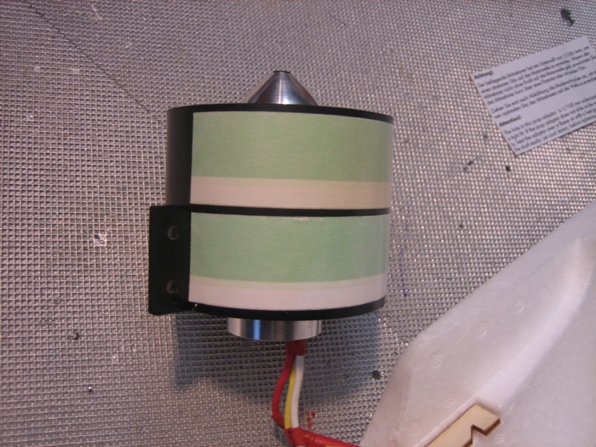

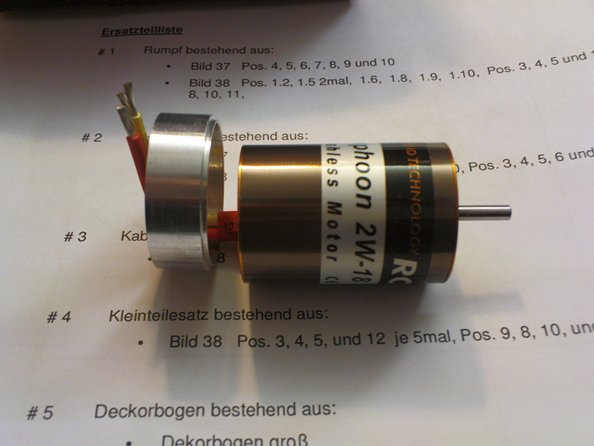

Noch einmal der 2W-18 Motor

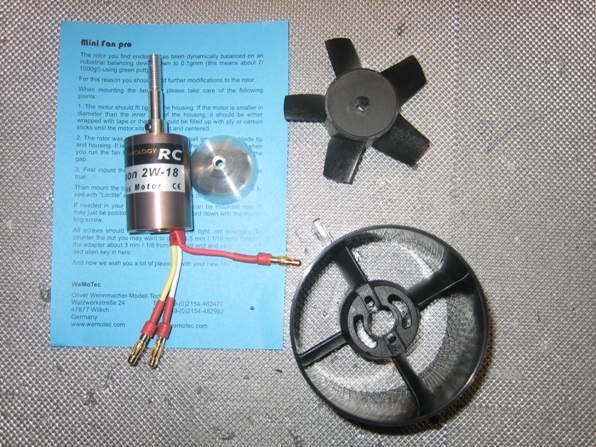

Der Wemotec 68 mm Impeller.
Lt. Anleitung Doppelklebeband für die Fixierung des Impellers aufgebracht. Eine Verschraubung ist
nicht erforderlich. Na mal sehen ob der Impeller beim Testlauf den Rumpf verläßt

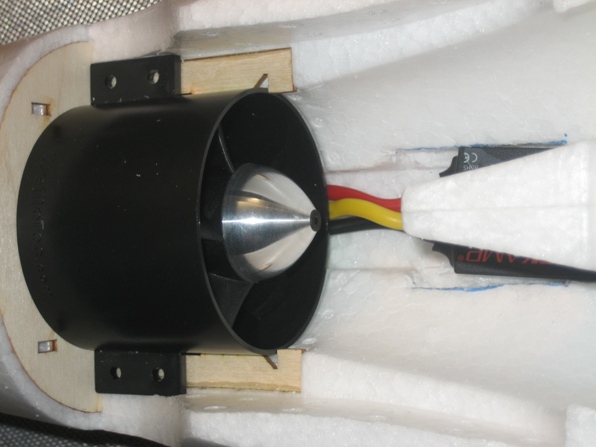

Hier die eingeklebte Impellereinheit. Rechts der Regler. Hierfür waren ein paar Anpassarbeiten
erforderlich. Die werkseitige Ausnehmung war zu klein!

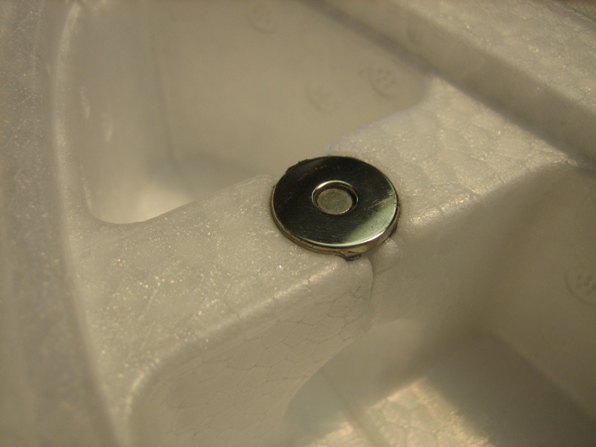

Der Kabinenhauben-Magnet im Rumpf. Hier bereits justiert und verklebt.

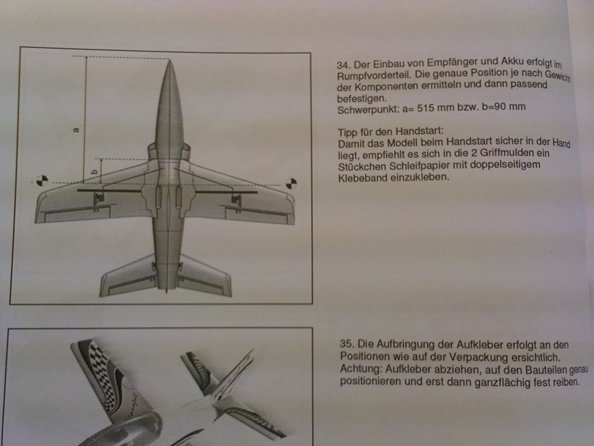

Die Schwerpunktangaben

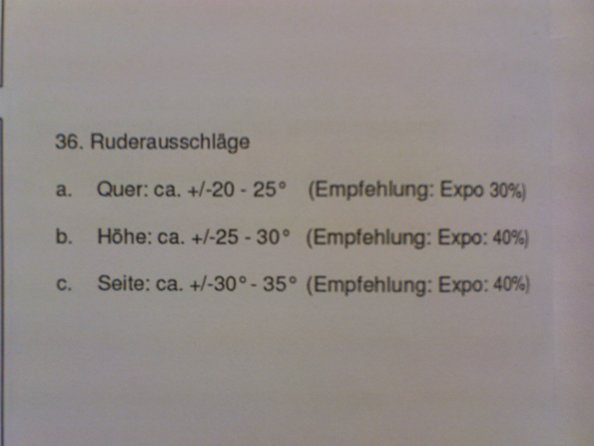

Und die Ruderausschläge mit den Expo-Werten.

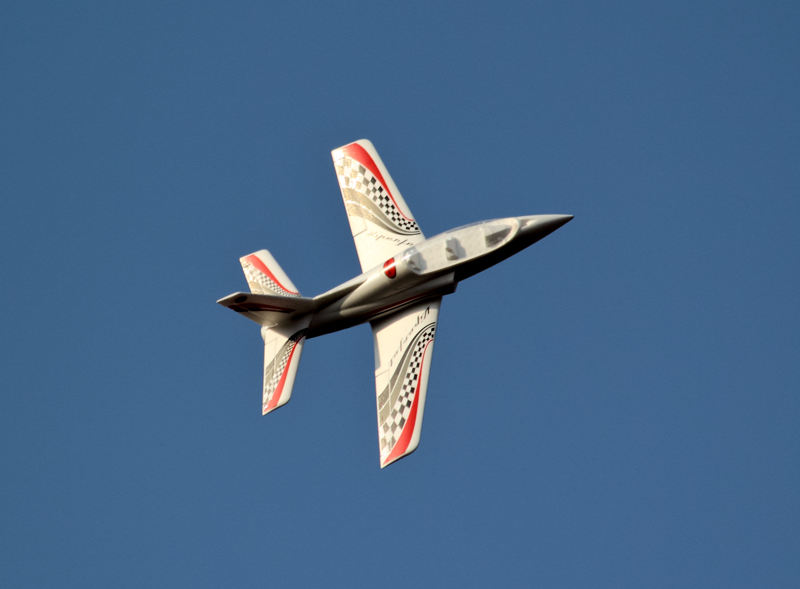

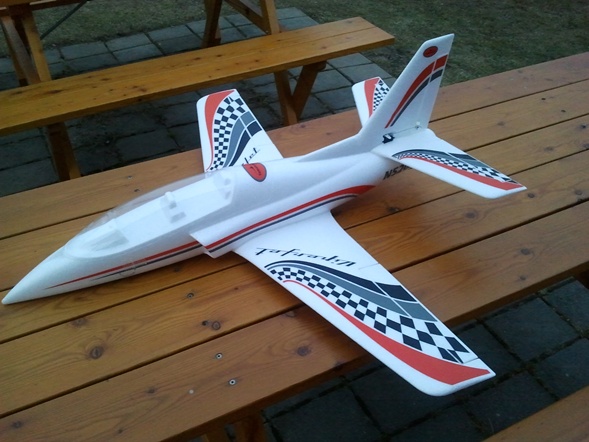

Und dass GANZE fix fertig, nach 2 erfolgreichen Flügen!
Werde aber am WE noch die Variante 4s mit 3700 mAh testen (Schwerpunkt!
)
Dürfte dann noch besser funktionieren!
Flugeigenschaften kurz zusammengefasst (mit 4s 4400 mAh):
Leicht aus der Hand zu starten. DANK an Reinhard für den ersten "Wurf".
Der hat übrigens "Styropor" berührt!!!
Mehr als ausreichende Motorleistung! Flugzeit ca. 6 min.
Für Schaummaterial perfekte Kunstflug und Gleit- bzw. Segeleigenschaften
super Durchzug und spitze im Messerflug!
Ein absolut empfehlenswertes und kofferraumtaugliches ALLTAGSGERÄT!!!
