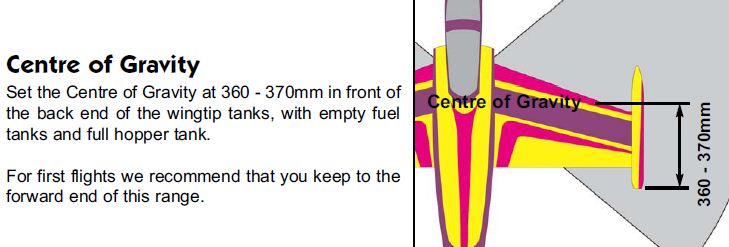

Das hier sind die Schwerpunktangaben vom alten Flash.

Schwerpunkt_ALT

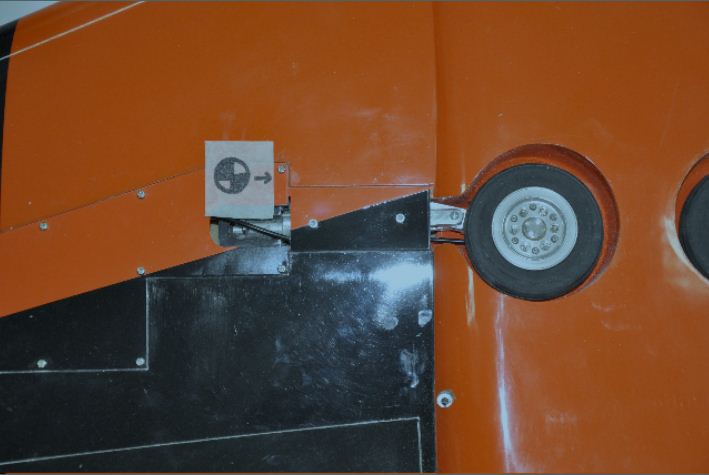

Und hier die Schwerpunktangaben vom Ultra Flash.

Mal sehen wie groß der Unterschied tatsächlich ist.

Schwerpunkt_NEU



Wieder in den Innenbereich.

Für die Platzierung der Pneumatikventile habe ich mich für diesen Platz entschieden.

Warum einfach wenn es aufwändig auch geht? Wink

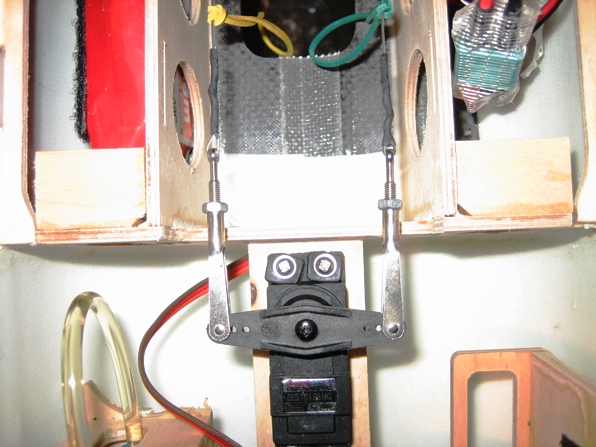

Links und rechts vom Bugfahrwerksschacht vorab Holzbrettchen eingeklebt.

PneumatikBrett_UK

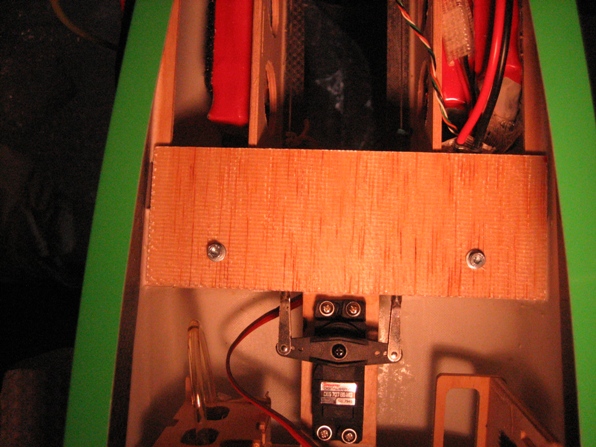

Das zugeschnittene und verschraubte Brett.

2 Funktionen: 1. Platz für die Ventile und 2. ein kleiner Schutz für den Innenraum wenn das Bugrad

einfährt und Schmutz in den Innenraum schleudert.

PneumatikBrett_montiert

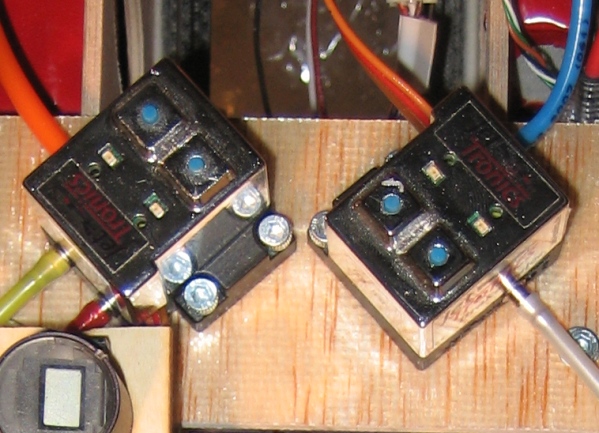

Die montierten Ventile.

links das 2-Kreis JD-Ventil, rechts das proportional Bremsventil, beides Jet-TRONICS Ventile

von Horst Lenerz.

Pneumatikventile

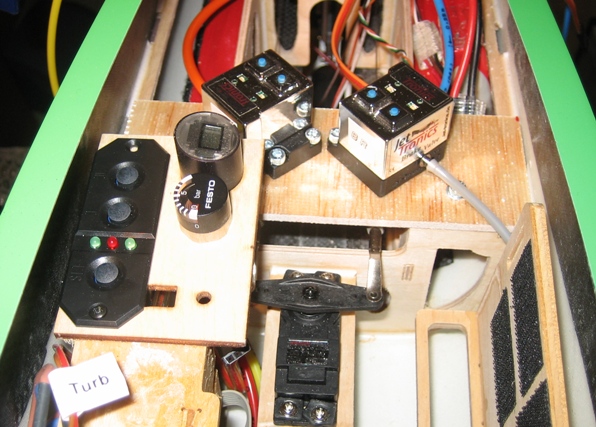

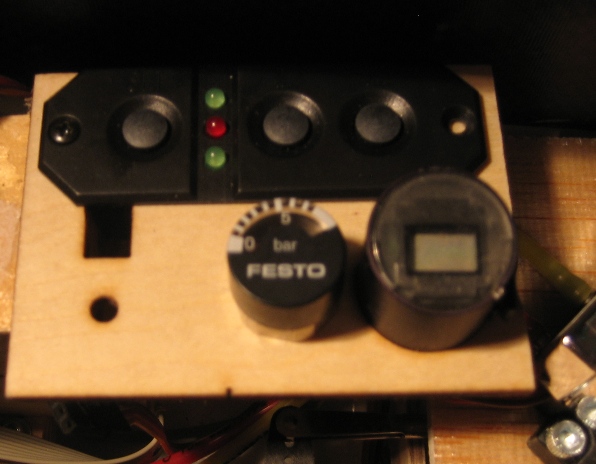

Hier die Pneumatik-Manometer (2 Druckluftkreise) und der Powerbox-Schalter.

Pneumatikanzeige_u_PowerbschalterPneumatikanzeige_u_Powerbschalter2

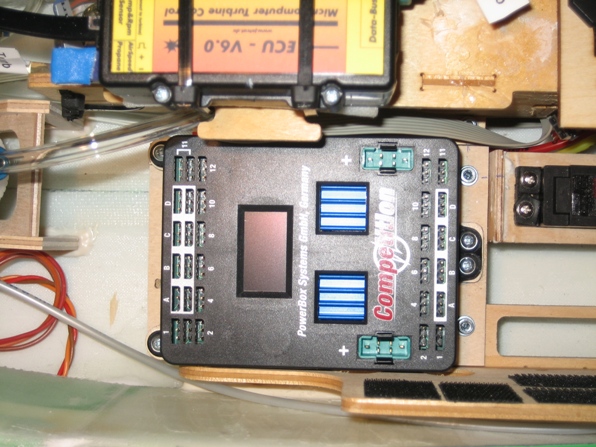

Die montierte Powerbox Competition für 12 Kanäle.

Powerbox_montiert

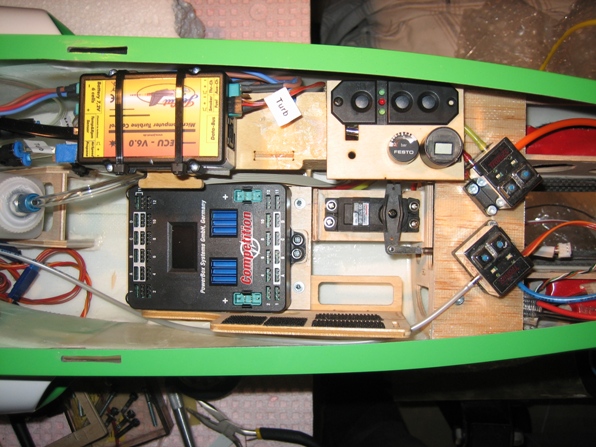

Der Blick in das Cockpit. Der Empfänger inkl. Verkabelung fehlt hier noch. Und ein wenig

sollte ich da noch "zusammenräumen" Embarassed

Cockpit1

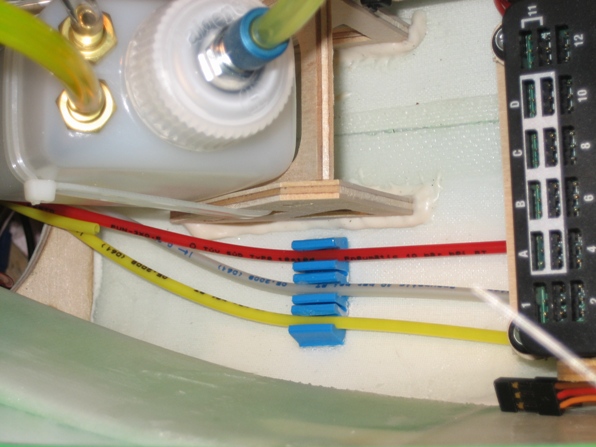

Pneumatikleitungen. 2-Kreis Fahrwerk + Bremse

Pneumatikleitung1

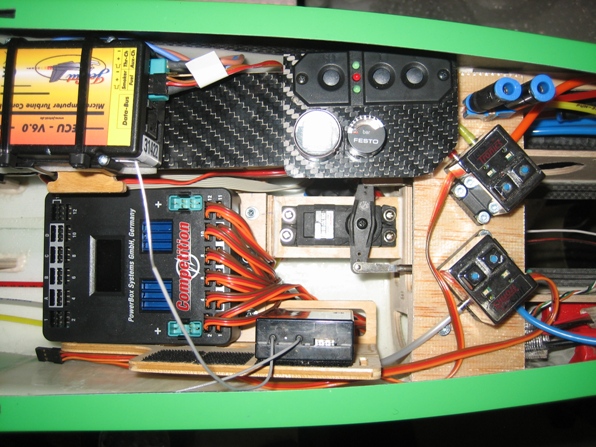

Innenansicht11

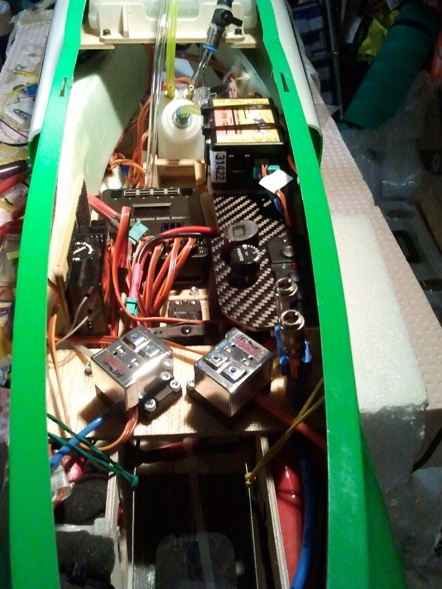

Innenansicht2

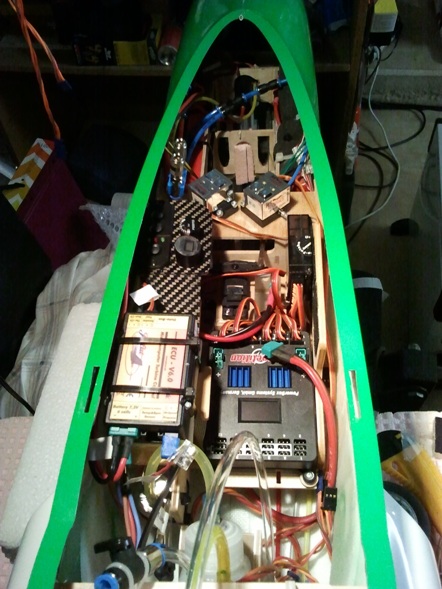

Vorne, links und rechts vom Bugfahrwerksschacht wurden die Akkus positioniert und

fixiert.

Innenansicht1



Es war an der Zeit den Schwerpunkt zu ermitteln.

Der Ultra-Flash das erste Mal fix fertig zusammengebaut.

Den Schwerpunkt fast genau erraten {#emotions_dlg.smoke}

Jetzt fehlen eigentlich nur mehr kleinere Nacharbeiten und die Programmierung.

Einer "Spazierfahrt" am Flugplatz steht eigentlich nichts mehr im Weg Cool!

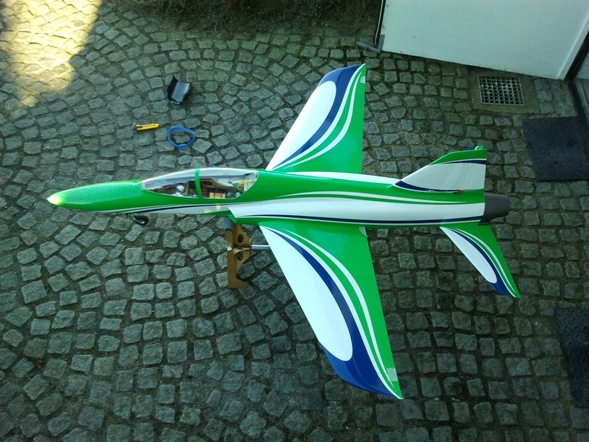

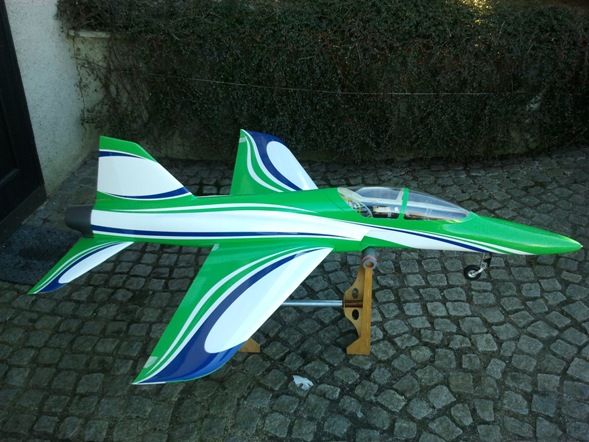

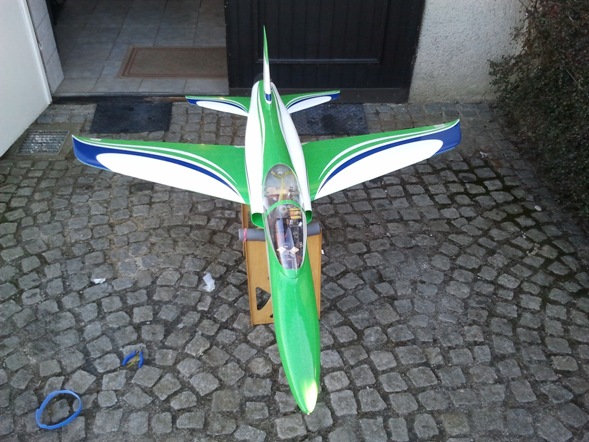

Hier noch ein paar Fotos vom U-Flash.

Flash_oben1



Flash_oben2



Flash_oben4



Flash_unten3

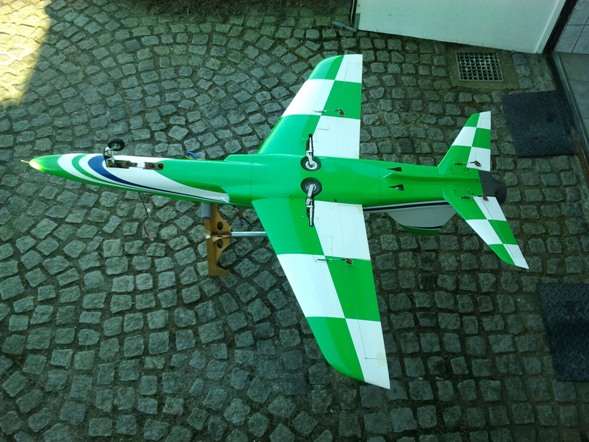

Flash_unten4

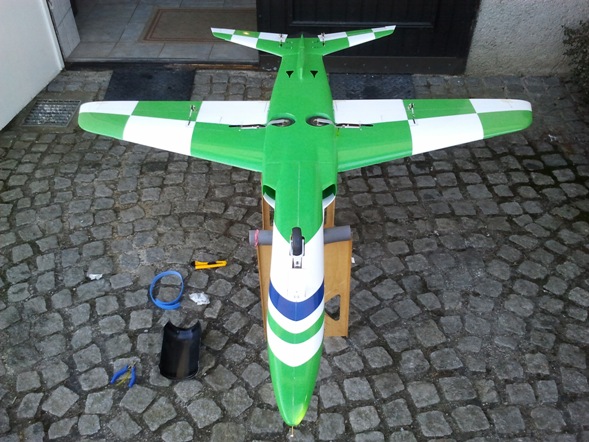

Flash_unten2
